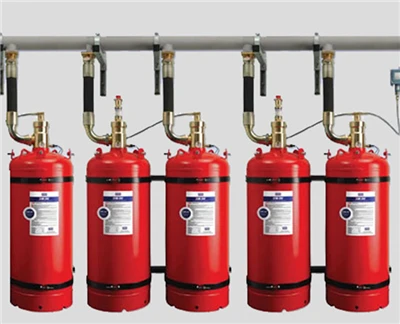

FM200 sistem za zatiranje požara

Inženirski sistemski podatki
Model	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
Kapaciteta cilindra (L)	90	120	150
Max. Delovni tlak (MPA)	5.3
Tlak skladiščenja (MPA)	4.2
Delovno temperaturno območje	0 ~ 50 stopinj (sistemska soba); -10 stopinja (min temp. Na območju zaščite)
Stopnja polnjenja (kg/m³)	Manj kot ali enako 950
Zračni tlak (MPA)	6.0
Delovna napetost (v)	AC220
Varnostna moč (v)	DC24
Čas odvajanja	Manj kot ali enaka 10
Metoda zagona sistema	Samodejno / ročno / nujno delovanje
Odobritev in standard	ISO 9001-2015



HFC -227 EA se ne uporablja na požaru, ki vključuje naslednje materiale, razen če so bili preizkušeni in prepoznani:

 Navedite kemikalije ali mešanice kemikalij, kot sta celulozni nitrat in smodniki, ki so sposobni hitro oksidacijo v odsotnosti zraka.
 Reaktivne kovine, kot so litij, natrij, kalij, magnezij, titanij, cirkonij, uran in plutonij.
 Metalni hidridi.
 Chemicals, ki so sposobni podpirati samodejno termalno razgradnjo, kot sta določena organska peroksidaza in hidrazin.

Skladiščni cilindri:Skladiščne jeklenke morajo biti v pokončnem položaju in varno pritrjene med prevozom. Skladiščne jeklenke ne smejo valjati ali vleči na kraju samem. Uporabite vozičke, viličarje in druga podobna orodja za varstvo.

OPOZORILO: Nepravilno delovanje jeklenke za shranjevanje tlaka je zelo nevarno in lahko povzroči nasilno odvajanje, osebne poškodbe in izgubo premoženja. Pred upravljanjem izdelka mora operater opraviti strokovno usposabljanje

OPOZORILO: Če je pokrovček iztoka izgubljen, je treba pred odstranitvijo kompleta valja najti in namestiti novo odprtino in namestiti na vtičnico valjnega ventila.

OPOZORILO: Če teh zahtev ne upoštevamo, lahko nepravilno delovanje povzroči resne telesne poškodbe, smrt in premoženjsko škodo.

OPOZORILO:Požarno sredstvo za gašenje, napolnjeno s tem sistemom, se bo razpadlo, da bo pri ugašanju požara ustvarilo določeno količino vodikovega fluoridnega plina. Visoka koncentracija vodikovega fluoridnega plina lahko povzroči poškodbe osebja. Preden naprava za gašenje požara sprosti sredstvo za gašenje, mora vse osebje evakuirati prizor v obdobju zamude. Ko se požar ugasne, je treba izpušni plin izpustiti, preden osebje vstopi na prizorišče.







Previdnostni ukrepi za namestitev in delovanje



1.1. Namestitveno mesto tega sistema bi moralo izpolnjevati naslednje zahteve:
 Temperatura okolice med pomnilniškimi jeklenki je 0 stopnja -＋ 50 stopinj; Ohranjati ga je treba suho in dobro prezračevati;
 Zrak ne bi smel vsebovati eksplozivnega, prevodnega prahu in korozivnih škodljivih snovi, sicer je treba napravo zaščititi;
A soba, ki se lahko upravljavci lahko približajo, enostavni za vstop in izstop in ni enostavno povzročiti požara. Vrata sobe naj se odprejo navzven.
1.2.Personel, ki namesti, odpravljanje napak in uporaba te naprave, mora biti seznanjen z osnovno strukturo, delovnim načelom, zmogljivostjo in postopkom delovanja te naprave, pa tudi s strukturo in delovnim stanjem vsakega ventila.
1.3. V procesu prevoza in namestitve se mora skupina valja izogibati zbliževanju vira toplote in jo je treba rahlo naložiti in raztovoriti, da se prepreči trk, leži in na glavo.
1.4. Okvir požarnega aparilnega kompleta cilindrov in okvir kompleta za aktiviranje plinskih cilindrov je treba pritrjeno s sidrnimi vijaki.
1.5. Stenoidni valjni ventil je opremljen z varnostnim zatičem, da se prepreči puščanje ali okvaro malenoidnega aktivirajočega valjnega ventila zaradi trkov in vibracij med prevozom, namestitvijo in odpravljanjem napak. Ko je namestitev dokončana na mestu, je treba varnostni zatič odstraniti, preden ga uporabite, sicer se ventil ne zažene in sistem ne bo uspel.
1.6. Ko je komplet cilindra trdno nameščen na fiksni nosilec, lahko odstranite pokrov blokade iztoka. Preden med vzdrževanjem odstranite komplet za valj iz cevovoda, namestite pokrovček za vtičnico na premični valjni komplet nad odtokom valjnega ventila.
1.7. Neprofesionalno usposobljeno osebje ne sme namestiti in delovati, da bi se izognili nesrečam.
1.8. Preden naprava za gašenje požara sprosti sredstvo za gašenje požara, morajo vsi delavci evakuirati prizorišče v obdobju zamude. Utisi za gašenje v tem sistemu bo pri gašenju požara ustvarilo določeno količino vodikovega fluoridnega plina. Visoko koncentracijski vodikov fluoridni plin lahko povzroči škodo osebju. Ko se požar ugasne, je treba izpušni plin izpustiti, preden osebje vstopi na prizorišče.



Sistemski postopki



2.1 Operater mora skrbno prebrati priročnik za navodila tega izdelka in biti seznanjen s povezanimi izdelki.
2.2 Ta sistemska oprema, skupaj s sistemom za samodejni alarm in požar, tvori celoten požarni alarm in sistem za gašenje požara, ki ima tri krmilne načine: samodejni, električni priročnik in mehanski priročnik za nujne primere. Priporočljivo je uporabljati samodejni nadzor na brezpilotnih zaščitnih območjih in ročni nadzor na zaščitnih območjih s posadko.
2.3 Preden naprava za gašenje požara sprosti sredstvo za gašenje požara, je treba vse osebje evakuirati s prizorišča v obdobju zamude. Ko se požar ugasne, je treba izpušni plin izpustiti, preden osebje vstopi na prizorišče.
2.4 Ko je potrebno mehansko delovanje v sili, je specifično delovanje naslednje:
UNPLUGEN Vklopni ventil, ki aktivira magnetno aktiviranje, na želenem območju, ki ga je oživel požar, in pritisnite gumb navzdol.
 Če dušik v kompletu aktivirajočega plinskega valja ni dovolj, da odprete valjni ventil na kompletu valja, najprej pritisnete ročaj izbirnega ventila v požaru, odprite tlačno roko in nato obrnete ročaj na ventil valja, da odprete ventil.
2.5 Ko sistem izvaja gasilni gasi, je treba pravočasno ponastaviti izbirni ventil, tlačno stikalo, ventil, ventil, valj itd.
2.6 Ponovno napolnite gasilno sredstvo in dušik v skladu z zahtevami sistemske inženirske zasnove.
2.7 Ko je pregled pripravljen, naredite napravo v normalnem delovnem stanju.
2.8 Osebje, ki ni povezano, je treba preprečiti upravljanje te sistemske naprave, da se prepreči nesreče.



Navodila za uporabo in vzdrževanje



Sklop cilinderskega ventila (komplet cilindra)

3.1 Ko je treba ventil odpreti ročno, lahko ventil odpremo le z obračanjem ročaja.
3.2 Namestitev merilnika tlaka: Navojni vmesnik na koncu kompresijske matice, prikazane na sliki, je namestitveni del merilnika tlaka. Na površino korenine navoja postavite najlonsko tesnilo in s ključem privijte merilnik tlaka.
3.3 Zaznavanje tlaka, na sprednji strani valjnega ventila so nameščeni merilniki tlaka, ki lahko prikaže tlak v pomnilniškem valju. Kadar je navedena vrednost tlaka nižja od zelene cone, jo je treba napolniti.
3.4 Ko napolnite sredstvo za gašenje požara in vozite s plinom, odstranite merilnik tlaka, konec priključite na cev za gašenje požara in zrahljajte kompresijsko matico, da jo napolnite.
3.5 Valjni ventil je opremljen z varnostno membrano, da prepreči, da bi bil tlak v skupini cilindra za gašenje požara previsok in sprosti tlak za zaščito varnosti jeklenke za shranjevanje. V normalnih okoliščinah se varnostna diafragma ne bo premaknila. Le v nenormalnih pogojih (na primer visok tlak polnjenja in visoka temperatura okolice) lahko poči. Po aktiviranju varnostne membrane in sprostitve tlaka skladiščenja jeklenke je treba takoj zamenjati varnostno membrano, opraviti preskus tesnosti in gasilno sredstvo za gašenje napolniti.



Magnetni ventil (aktivirajoči valjni komplet)



4.1 Valjni ventil je opremljen z varnostnim zatičem (kot je prikazano na zgornji sliki), da prepreči nepravilno delovanje ventila zaradi trkov in vibracij med prevozom, namestitvijo in zagonom, kar lahko povzroči uhajanje ali okvaro valja ventila. Ko je namestitev dokončana na mestu, je treba varnostni zatič umakniti, preden ga uporabimo, sicer se ventil ne bo zagnal in sistem ne bo uspel.
4.2 Na valjni ventil je nameščena varnostna membrana (diafragma razpokana tlak 9MPa), da prepreči, da bi prekomerni notranji tlak sprostil tlak, da bi zaščitil varnost jeklenke. Diafragmo je treba zamenjati po premikanju diafragme in sprostitve tlaka pomnilnika.
4.3 Valjni ventil ima dva načina odpiranja: električni zagon in mehanski priročnik. Za električni zagon krmilnik pošlje ukaz za odpiranje ventila, da izvede elektromagnetno akcijsko napravo in odpre valjni ventil; Mehanski priročnik je, da ročno odstranite vtič in pritisnete gumb navzdol, da odprete valjni ventil.
4.4 Valjni ventil je opremljen s tlačnim merilnikom, da se prikaže tlak iz začetnega plina v valju. Ko je navedena vrednost tlaka nižja od zelene cone, je treba začetni plin napolniti.

Magnetni ventil (aktivirajoči valjni komplet)

4.1 Valjni ventil je opremljen z varnostnim zatičem (kot je prikazano na zgornji sliki), da prepreči nepravilno delovanje ventila zaradi trkov in vibracij med prevozom, namestitvijo in zagonom, kar lahko povzroči uhajanje ali okvaro valja ventila. Ko je namestitev dokončana na mestu, je treba varnostni zatič umakniti, preden ga uporabimo, sicer se ventil ne bo zagnal in sistem ne bo uspel.
4.2 Na valjni ventil je nameščena varnostna membrana (diafragma razpokana tlak 9MPa), da prepreči, da bi prekomerni notranji tlak sprostil tlak, da bi zaščitil varnost jeklenke. Diafragmo je treba zamenjati po premikanju diafragme in sprostitve tlaka pomnilnika.
4.3 Valjni ventil ima dva načina odpiranja: električni zagon in mehanski priročnik. Za električni zagon krmilnik pošlje ukaz za odpiranje ventila, da izvede elektromagnetno akcijsko napravo in odpre valjni ventil; Mehanski priročnik je, da ročno odstranite vtič in pritisnete gumb navzdol, da odprete valjni ventil.
4.4 Valjni ventil je opremljen s tlačnim merilnikom, da se prikaže tlak iz začetnega plina v valju. Ko je navedena vrednost tlaka nižja od zelene cone, je treba začetni plin napolniti.



Izbirni ventil



5.1 Ko je treba ventil odpreti ročno, pritisnite ročaj in odprite stiskalno roko, da odprete izbirni ventil.
5.2 Ko se izbirni ventil aktivira, ga je treba ročno ponastaviti in preveriti nenormalne pogoje, preden ga lahko še naprej uporabljate.

Pilotski ventil za preverjanje cevi

Pri namestitvi bodite pozorni na smeri začetnega pretoka plina, ki jo označuje puščica.

Preverite ventil

Pri namestitvi bodite pozorni na smer toka, ki jo označi puščica.

Stikalo tlaka iz praznjenja

Ko se aktivira naprava za povratne informacije signala, se izvleče glava ponastavitve kroglice. Po ponastavitvi ga lahko še naprej uporabljate.

Varnostni ventil

Po uporabi je treba nadomestiti varnostno membrano. Nadomeščena varnostna diafragma mora biti enaka prvotnemu materialnemu modelu, obliki, velikosti in debelini ter kvalificirani izdelek.



Ustrezno znanje v industriji



Kaj je zatiranje požara FM200?
FM 200 je čist sredstvo za supresivo, ki deluje tako, da odstrani toploto iz požarnega trikotnika (kisik, toplota in gorivo). To je brezbarven, brez vonja in električno neprevočen plin, ki ne pušča ostankov za čiščenje. Varna je za uporabo v zasedenih prostorih in za ozonsko plast.



Kakšna je razlika med FM200 in CO2?

CO2, brezbarvno in brez vonja, zatiranje požara, sodi v kategorijo plinastega zatiranja požara, ki ponuja raztopino čistega sredstva. Po drugi strani je FM200, znan tudi kot HFC -227 EA, sintetično sredstvo za zatiranje ognja, znano po svoji učinkovitosti pri hitro ugašanju požarov, hkrati pa pušča minimalne ostanke.

Kakšna je razlika med sistemom za zatiranje požara FM200 in čistega sredstva?

Za razliko od sistemov FM 200 je sredstvo shranjeno kot tekočina in se ob odpustu pretvori v plin. To čisto sredstvo je zamenjava za Halon in alternativa sredstva za gašenje ogljikovodikov, tako da ni podvržen HFC Phatgeout.



Je FM200 plin škodljiv za ljudi?
Sistemi čistih agentov z uporabo FM -200 ™ so za ljudi netoksični na nivojih, ki se uporabljajo za gašenje požarov. Pri oblikovanju sistema za zatiranje požara je poseben poudarek na natančnem izračunu ravni koncentracije čistega sredstva, ki so varni v zasedenih prostorih. Ker je jasno, ne bo zasenčil vaše vizije.



Je FM200 plin ali pena?
FM200 je neplačen plin, ki se uporablja za zatiranje požara. Ne poškoduje elektronskih izdelkov, pravilno se uporablja, da je varen, da lahko vdihnejo ljudje in jih je mogoče uporabiti v zaprtem prostoru, zaradi česar je idealen za podatkovne centre za kolokacijo.



Ali FM200 pušča ostanek?

FM -200 je čist agentski zatiralec za požare razreda A, B in C. To je brezbarven, netoksičen plin, ki ne pušča ostankov. Zaradi tega je idealna rešitev za zaščito sredstev visoke vrednosti na območjih, ki so zasedena, in na lokacijah, kjer je čiščenje drugih agentov problematično.



Katera vrsta sistema za požarno supresijo je najvarnejša za ljudi?
So sistemi za zatiranje požara škodljivi za ljudi?

Sistemi inertne plinske požare

Če so zasnovani v ustreznih merilih, so ti sistemi varni in odobreni za običajno zasedene prostore. Inertni plini so idealni za okolja, ki so občutljiva na opremo, kot so strežniške prostore ali industrijski objekti s CNC stroji.
